超聲波流量計安裝及其安裝現場要求

（一）詳細了解現場情況

超聲波流量計在安裝之前應了解現場情況，包括：

1．安裝傳感器處距主機距離為多少；

2．管道材質、管壁厚度及管徑；

3．管道年限；

4．流體類型、是否含有雜質、氣泡以及是否滿管；

5．流體溫度；

6．安裝現場是否有干擾源（如變頻、強磁場等）；

7．主機安放處四季溫度；

8．使用的電源電壓是否穩定；

9．是否需要遠傳信號及種類；

根據以上提供的現場情況，廠家可針對現場情況進行配置，必要情況下也可特制機型。

（二）選擇安裝位置

選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：

1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；

2、選擇管材應均勻致密，易于超聲波傳輸的管段；

3、要有足夠長的直管段，安裝點上游直管段必須要大于10D（注：D=直徑），下游要大于5D；

4、安裝點上游距水泵應有30D距離；

5、流體應充滿管道；

6、管道周圍要有足夠的空間便于現場人員操作，地下管道需做測試井，測試井如下：

（三）確定探頭安裝方式

超聲波流量計一般有兩種探頭安裝方式，即Z法和V法。

但是,當D < 200mm而現場情況為下列條件之一者,也可采用Z法安裝：

1、當被測量流體濁度高，用V法測量收不到信號或信號很弱時；

2、當管道內壁有襯里時；

3、當管道使用年限太長且內壁結垢嚴重時；

對于管道條件較好者，即使D稍大于200mm，為了提高測量精度，也可采用V法安裝。

（四）求得安裝距離，確定探頭位置

1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離；

2、在水平管道上，一般應選擇管道的中部，避開頂部和底部（頂部可能含有氣泡、底部可能有沉淀）；

3、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。

Z法安裝：先確定一個點，按安裝距離在水平位置量出另一個點，然后測出此點在管道另一側的對稱點。

（五）管道表面處理

確定探頭位置之后，在兩安裝點±100mm范圍內，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。

要求：光澤均勻，無起伏不平，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于探頭粘接。

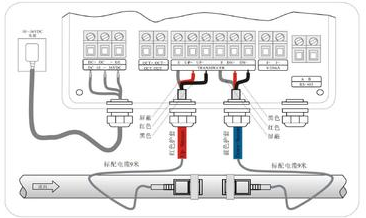

（六）探頭與儀表接線

（七）微調探頭位置

接完線后把探頭內部用硅膠注滿，放置半小時，然后用硅膠和卡具把探頭固定到打磨好的管道上（注意探頭方向，引線端向外），然后觀察儀表的信號強度、良度與傳輸時間比，如發現不好，則細微調整探頭位置，直到儀表的信號達到規定的范圍之內：

（信號強度：一般應大于6.5，少數可根據現場具體情況另定。）

（信號良度：低峰值一般為7～14，高峰值一般為25～80。）

（傳輸時間比：在100±4范圍之內，此值必須穩定。）

（八）固定探頭

儀表信號調整好以后，用所配卡具將探頭固定好，注意不要使鋼絲繩傾斜，以免拉動探頭，使探頭移位，再用硅膠將探頭與管道接觸的四周封住。此膠凝固大約需一天時間，在未干之前必須注意探頭防水。（信號線的外屏蔽線必須可靠接地）。
