導讀： 孔板流量計綜合概述？孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

智能節流裝置（ 孔板流量計 ）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

二、特點

▲ 孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

▲孔板計算采用國際標準與加工

▲ 孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

▲標準型節流裝置無須實流校準，即可投用。

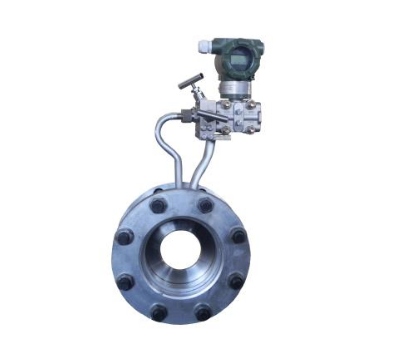

▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

智能型孔板流量計特點

▲采用進口單晶硅智能差壓傳感器

▲高精度，完善的自診斷功能

▲智能孔板流量計智能孔板流量計其量程可自編程調整。

▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。

▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。

▲配有多種通訊接口

▲穩定性高

▲量程范圍寬、大于10：1

智能型孔板流量計技術指標

▲高精度：±0.075%

▲高穩定性：優于0.1%FS/年

▲高靜壓：40MPa

▲連續工作5年不需調校

▲可忽略溫度、靜壓影響

▲抗高過壓

 標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低，但壓力損失較大。標準孔板廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。適用范圍 1、 公稱直徑：50mm≤DN≤1200mm（超出此范圍屬非標準節流裝置） 2、 公稱壓力：PN≤16MPa 3、 孔徑比：0.20≤β≤0.75 4、 雷諾數范圍：當0.20≤β≤0.45時 5000≤ReD 當0.45≤β≤0.75時 10000≤ReD 5、精度：１級結構形式 1、法蘭取壓、角接取壓、D-D/2取壓方式分別見圖1、圖2、圖3 本公司專業生產：標準孔板流量計系列、標準噴嘴流量計系列、V錐流量計、楔形流量計、彎管流量計、

特點：

1、結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

2、采用國際標準與加工

3、應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

5、標準型節流裝置無須實流校準，即可投用。

6、一體式的孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

7、采用進口單晶硅智能差壓傳感器

8、高精度，完善的自診斷功能

9、智能孔板流量計其量程可自編程調整。

10、智能一體化孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。

11、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。

12、配有多種通訊接口

13、穩定性高
