導讀：8寸水管道流量計---電磁流量計

8寸水管道流量計即為DN200的流量計，介質為導電介質的話，常規的都會選擇電磁流量計，這種口徑一般是219mm外徑，200mm的內徑

8寸水管道流量計基本簡介

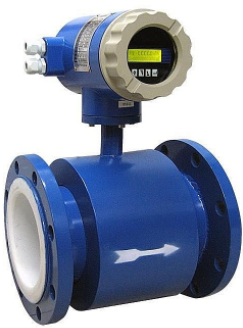

8寸水管道流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

8寸水管道流量計電磁流量計工作原理

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。zui大流量與zui小流量的比值一般為20：1以上，適用的工業管徑范圍寬，zui大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥1μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。

當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的中效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。感應電勢的方向由右手定則判定，感應電勢的大小由下式確定：

Ex=BDv-----------------式（1）

式中Ex—感應電勢，V；

　　B—磁感應強度，T

　　D—管道內徑，m

　　v—液體的平均流速，m/s

然而體積流量qv等于流體的流速v與管道截面積（πD?）/4的乘積，將式（1）代入該式得：

Qv=（πD/4B）* Ex ---------式（2）

由上式可知，在管道直徑D己定且保持磁感應強度B不變時，被測體積流量與感應電勢呈線性關系。若在管道兩側各插入一根電極，就可引入感應電勢Ex，測量此電勢的大小，就可求得體積流量

8寸水管道流量計電磁流量計產品主要特點：

1、高精確度。一般可達±1%R、±0.5%R，高精度型可達±0.2%R。

2、重復性好。短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計。

3、輸出脈沖頻率信號。適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。

4、可獲得很高的頻率信號（3～4kHz），信號分辨力強。

5、范圍度寬。中大口徑可達1:20，小口徑為1:10。

6、結構緊湊輕巧，安裝維護方便，流通能力大。

7、適用高壓測量。儀表表體上不必開孔，易制成高壓型儀表。

8、專用型傳感器類型多。可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

9、可制成插入型。適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

誤差原因編輯

(1)水流量計  應慎用有些易結晶化工物料在溫度正常的狀況下能正常丈量，由于保送流體的導管都有良好的伴熱保溫，在保溫工作時不會結晶，但是純水流量計  傳感器的丈量管難以施行伴熱保溫，因而，流體流過丈量管時易因降溫而惹起內壁結上一層固體。由于改用其他原理的流量計丈量也同樣存在結晶問題，所以在無其他更好辦法的狀況下，可選用丈量管長度十分短的一種“環形”(oring)渦輪傳感器，并將流量計的上游管道伴熱保溫予以強化。在管道銜接問題上，流量傳感器拆裝需便當，一旦結晶時能便當地拆下維護。

(2)管內液體未充溢由于背壓缺乏或流量傳感器裝置位置不良，致使其丈量管內液體未能充溢，毛病現象因不充溢水平和活動情況有不同表現。若少量氣體在水管管道中呈分層流或波狀流，毛病現象表現為誤差增加，即流量丈量值與實踐值不符;若活動是氣泡流或塞狀流，毛病現象除丈量值與實踐值不符外，還會因氣相霎時遮蓋電極外表而呈現輸出晃動;若程度管道分層活動中流通截面積氣相局部增大，即液體未滿管水平增大，也會呈現輸出晃動，若液體未滿管狀況較嚴重，致使液面在電極以下，則會呈現輸出超滿度現象。

(3)8寸水管道流量計 電磁流量計 的液體中含有固相液體中含有粉狀、顆粒或纖維等固體，可能產生的問題有;

①漿液噪聲;

②電極外表玷污;

③導電堆積層或絕緣堆積層掩蓋電極或襯里;

④襯里被磨損或被堆積物掩蓋，流通截面積減少。
