導讀：現場顯示井下水電磁流量計的故障排查

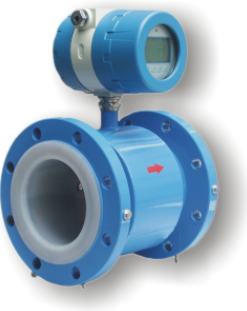

現場顯示井下水電磁流量計的故障排查：

整機零點檢查：流量傳感器測量管充滿液體且無流動，這在許多企業現場不具備條件而放棄整機的零點檢查和調整，但可轉而對轉換器作單獨的零點檢查和調整。從技術上講，這必須在傳感器檢查完畢后且保證傳感器勵磁回路和信號回路的絕緣電阻正常(均包含電纜)的前提下才有實際意義，否則整機就不能正常運行。通常轉換器單獨零點為負值，數值也很小；如果其絕對值大于滿量程的5% 就需要先做檢查，待確認原因后再作調整。通常情況下電磁流量計整機的零點和轉換器單獨的零點差異值小于1%。大于5% 的零點差異值有許多情況是用戶在管道閥門關閉不良情況下進行不正確調零操作所致。

現場顯示井下水電磁流量計連接電纜檢查：該項檢查內容是檢查信號線與勵磁線各芯導通和絕緣電阻，檢查各屏蔽層接地是否完好。

電磁流量計轉換器檢查：該項檢查內容是用通用儀表以及流量計型號相匹配的模擬信號器代替?zhèn)鞲衅魈峁┝髁啃盘?hào)進行調零和校準。校準包括零點檢查和調整、設定值檢查、勵磁電流測量、電流/頻率輸出檢查等。需要注意的是：檢查項目要與上一次檢查值(或出廠值)進行比較，分析其是否有變化或變化是否符合原計量要求。

現場顯示井下水電磁流量計傳感器檢查：檢查勵磁線圈銅電阻；檢查勵磁線圈絕緣電阻；檢查電極接液電阻；檢查電極/液體間極化電壓；檢查信號電路絕緣和勵磁電路/信號電路之間絕緣。

選擇震動小的場所，特別對一體型儀表；

現場顯示電磁流量計避免附近有大電機、大變壓器等，以免引起電磁場干擾；

現場顯示電磁流量計易于實現傳感器單獨接地的場所；

盡可能避開周圍環境有高濃度腐蝕性氣體；

盡可能避免受陽光直照可用于流體流量的常規顯示和計量及貿易結算

現場顯示井下水電磁流量計技術參數

公稱通徑系列　DN（mm）

管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.

流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1%

精確等級：0.5級、1.0級（管道式）

被測介質溫度：普通橡膠襯里：-20?＋60℃

高溫橡膠襯里：-20?＋90℃

聚四氟乙烯襯里：-30?＋100℃

高溫型四氟襯里：-30?＋180℃。

額定工作壓力：管道式：DN6?DN80≤1.6Mpa，DN100?DN250≤1.0Mpa，DN300?DN1200≤0.6Mpa.

流量測量范圍：流量測量范圍對應流速范圍是0.1?15m/s

電導率范圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在　200?800μs/cm范圍內，均可選用電磁流量計來測量其流量。

電流輸出：0?10mA時，負載電阻為　0?1.5kΩ；4?20mA時，負載電阻為　0?750kΩ

數字頻率輸出：輸出頻率上限可在　1?5000Hz　內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V　導通時集電極zui大電流為　250mA.

供電電源：85?265V，45?63Hz.

直管段長度：管道式：上游≥5DN，下游≥2DN.

連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合　GB11988的規定。

防爆標志：mdIIBT4.

環境溫度：-25?60℃

相對濕度：5%?95%

消耗總功率：小于20瓦。
