氧氣表乙炔表禁油表校驗臺用于施工現場使用的工作氧氣表、乙炔表、氬氣表、真空表的自行校準。

 氧氣表乙炔表禁油表校驗臺在彈簧管在壓力作用下，產生彈性變形引起管端位移，其位移通過機 械傳動機構進行放大，傳遞給指示裝置，再由指針在刻度盤上指示出被測壓力。

 該校驗臺要求壓力表的零部件裝配應牢固、無松動現象；表上應有被測介質標識。氧-----天藍色，乙炔----白色，可燃?xì)怏w----紅色，惰性氣體----黑色。氧氣表還必須標以紅色“禁油”字樣；新表涂層應均勻光潔，無明顯剝脫現象；表玻璃應無色透明，不應有妨礙讀數的缺陷和損傷；分度盤上應有制造單位或商標、產品名稱、計量單位和數字、計量器具制造許可證標志和編號、準確度等級、出廠編號等標志。

壓力表氧氣表兩用校驗器是一體化壓力校驗設備，具有壓力控制微調、壓力輸出功能。是銘宇公司綜合十多年壓力儀表制造和現場應用經驗而設計的經濟實惠的壓力計量器具。

氧氣表壓力表兩用校驗器使用方法：

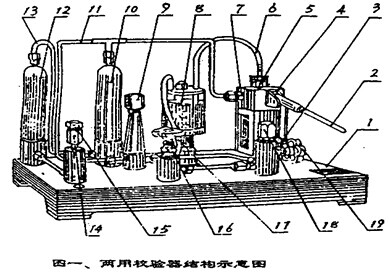

1、注水：使用前（如圖一所示）要將隔離器（10）、（12）注滿清水。加注方法是：先將控制開關（16）打開，然后用金屬注射器，從被校氧氣接頭（14）入口處注入，待連接控制開關的回油軟管（17）內溢出水為止，然后將絲堵（15）擰緊。為了保證注水效果，金屬注射器活塞與筒徑之間的間隙，可通過尾部手柄旋轉來調節；注水時，在注射器前端射口處加一塊適當?shù)南鹉z墊圈或橡膠套管，可以保證注水時的密封性。

2、加油：使用前，將油杯（8）（圖一）內加滿清潔的油（儀表油或變壓器油）。如果是LYL-60型機，還要將泵體上進油閥小油杯（5）（圖二）內加滿油（加注方法是：拔下油杯壓蓋，加滿油后合緊蓋嚴），然后再將進油軟管內加滿油后迅速插入塑料油杯（8）內的油中。

3、調試：校驗器壓力源為手壓泵（4），在使用時，首先打開控制開關（16），將回油軟管（17）插入大油杯（8）內，操縱手柄（2），快速打壓，使油路接通，直至回軟管內排出的油看不見氣泡為止，說明系統內空氣已經排凈，然后開始校表工作。

4、壓力表檢定：在標準表接頭（9）上安裝標準表，在被校壓力表接頭（18）上安裝被校壓力表，打開被校壓力表開關（19），然后關閉控制開關（16）逐級進行加壓可完成升壓檢定及耐壓檢定；回檢時，慢開控制閥使壓力均勻下降，待壓力降至回檢點時，迅速關閉控制閥，進行降壓檢定；當控制閥完全打開時，壓力降至零。卸表時，關閉控制閥或表座開關可防介質油外溢。

5、氧氣表檢定：校驗器是采用油水隔離方法檢定氧氣表的（或無油表），使用中隔離器內水量要消耗，為避免油進入第二級隔離器內。檢表時，可根據油杯（8）內油面的下降量來判斷水的消耗量。一般情況下，油面下降至油杯容量的三分之二時即需要補水一次，加水方法同第1項。

檢驗氧氣表時，氧氣表裝在被校氧氣表接頭上，標準表裝在標準表接頭上，關閉被校壓力表開關（19），檢定方法同壓力表檢定相同。

氧氣表檢定工作結束后，應給隔離器補加一次清水，將氧氣表接頭用專用絲堵（15）擰緊堵上，以備后用。

氧氣表壓力表兩用校驗器注意事項：

1、本儀器為壓力表、氧氣表兩用校驗器，為了保證檢定氧氣表時安全禁油，兩種表的檢定工作不可同時進行；同時所使用的工具（如板手等）應當分開專用，以防不慎將油脂帶到氧氣表接頭上去。

2、經過一段時間的工作，應及時更換油杯（8）中的殘油，始終保持杯中油質的清潔。

3、造壓泵是該機的關鍵部件，使用中要注意維護和保養，經常給泵芯的活動部位、鉸鏈及凸輪支點等摩擦部位注潤滑油，防止響聲、銹蝕和磨損。

4、在使用中要保持校驗器清潔，底座（1）上鑲有紅色“禁油”標志的被校表座接頭（14）是專門用來校驗氧氣表及其它禁油表用的，絕不允許沾帶油脂。千萬注意，校表時不要裝錯接頭。

5.校驗壓力表時，要檢查被校氧氣表接頭的絲堵是否擰緊，該處不得漏水，以防隔離器內水量的損失；校氧氣表時，一定按照使用方法第5條中的要求，及時向隔離器內補加清水始終保持隔離器內清水的容量。

6、控制開關（16）和被校壓力表開關（19）均為針型閥開關，使用過程中不要擰得過緊，以免把孔眼頂大，造成密封下降或開關失靈。如損壞，應及時修理或更換新的開關
