導讀：訂購超聲波液位計時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。

了解更多：超聲波液位計,一體式超聲波液位計，超聲波液位計廠家請撥打我們的電話，有專業銷售顧問為你選型

工作原理

超聲波液位計由三部分組成：超聲波換能器、處理單元、輸出單元。

超聲波液位計換能部分利用壓電陶瓷作為超聲波脈沖的發射器和接收器，當在壓電陶瓷兩端加上一定電壓的時候，壓電陶瓷受激勵振動產生超聲波脈沖，接著超聲波換能器轉入接收狀態對已收到的超聲波回波脈沖進行分析。首先需要監測接收是否是所發出的超聲波脈沖的回波，如果是，則檢測聲波的行程時間，然后由處理單元把時間轉換為距離和液位，再由輸出單元進行輸出。

超聲波液位計技術優勢：超聲波液位計是非接觸測量方式，±0.2%精度，1-25米量程，優異的聚焦：5度聲束角，多種傳感器材質，內置全量程溫度補償。超聲波液位計測量有腐蝕（酸、堿）的介質、有污染的場合（下水道），或易產生粘附物的物質。適合于那些無法用物理方式接觸的液體。

主要參數

量程:0-3、5、8、10、15、20 、 30、 40、 50 、100m

精度:0.25%

盲區:0.15-0.7m

工作溫度:-20℃-+60℃

壓力范圍:-1-16公斤(型號:QF-8000或者QF-9000系列)

電源:24VDC、220VAC

輸出:4-20mA、Rs-485

控制:二路繼電器

防護等級:IP68

顯示方式:12864點液晶顯示

外殼：耐腐型傳感器外殼

1.多脈沖低電壓多點發射發射電路，雙平衡抑制噪聲多點接收電路(QF-9000系列):提高儀器可靠性，解決不物位不平整測量不準確的難題，并大大加強抗干擾能力，可在變電站發射塔附近穩定工作。

2.自動功率調整、增益控制、溫度補償。

3.先進的檢測技術，豐富的軟件功能適應各種復雜環境。

4.采用新型的波形計算技術，提高儀表的測量精度。

5.具有干擾回波的抑止功能保證測量數據的真實。

6.16位D/A轉換，提高電流輸出的精度和分辨率。

7.傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。

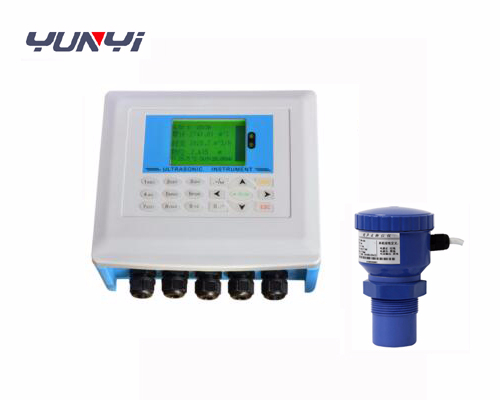

8.多種輸出形式:可編程繼電器輸出、高精度4-20mA電流輸出、RS485數字通信輸出 分體超聲波液位 探頭

性能特點

1.具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。

2.采用聚丙烯防水外殼。殼體小巧且相當堅固，具有優良的耐化學品性，對于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。

3.重量輕、不結垢、不污染介質。

4.無毒性。可用于藥品、食品工業設備安裝，維修極為方便。

應用領域

1.水及污水處理 :泵房、集水井、生化反應池、沉淀池等

2.電力、礦山:灰漿池、煤漿池、水處理等

技術指標

量程:0.3~5m，0.3~8m,0.5~12m

盲區:<0.3m,<0.5 m

發射角:12° 最小顯示分辨率:1mm

精度:±0.3%×量程

顯示:四位八段:0.5英寸LED

工作頻率 :20 KHz~43.0KHz(因型號規格而不同)

現場設置:通過物位儀按鍵完成 標定:出廠標定，可現場校準

模擬輸出信號:4~20mA負載>300Ω;0~5V;1~5V

數字輸出:RS485(支持Modbus) NPN開關輸出

工作電壓:DC12-24V 功耗<1.5W

外形尺寸:Φ83×145×M65

外殼材質:PP

重量:272g(5m); 410g(12m)

安裝方式:外直管螺紋M65×1.5

防護等級:IP65

溫度:-10℃~60℃
