導讀：管道水電磁流量計的維護保養

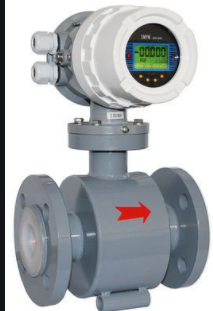

電磁流量計量表是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在計量表上采用CAN現場總線，屬國內*，技術達到國內ling先水平。流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

    電磁流量計量表除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

電磁流量計量表性能特點

儀表結構簡單、可靠，無可動部件，工作壽命長。

無截流阻流部件，不存在壓力損失和流體堵塞現象。

無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

備有管道式、插入式等多種流量計型號。

采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

具備一體化和分離型兩種型式。

高清晰度LCD背光顯示。

管道水電磁流量計的維護保養

電磁流量計轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器右下方給出相應提示。電磁流量計常見故障的維護與保養主要有以下幾個方面：

1.勵磁報警

出現此現象時，應檢查勵磁接線x和y是否開路，管道水流量計檢查勵磁線圈電阻值是否正常，以此判定轉換器是否有故障。

2.測量的流量不準確

出現此情況時，應檢測流體是否充滿傳感器測量管，信號線連接是否正常，檢查傳感器系數、傳感器零點是否按傳感器標牌或出廠校驗單設置正常。成豐儀表

3.儀表無顯示

出現此故障時，應首先檢查電源是否接通，檢查電源保險絲是否完好，檢查供電電壓是否符合要求，如果上述都正常，應將轉換器送與生產廠家進行維修。

4. 空管報警

出現此問題時，應測量流體是否充滿傳感器測量管，檢查信號連線是否正確。檢查流量傳感器電極是否正常。用導線將轉換器信號輸入端子a、b和c三點短路，此時如果“空管報警”提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閾值及空管量程設置錯誤。

管道水流量計安裝要求

1）、環境選擇

管道水流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。安裝環境應便于安裝和維護。

2）、位置選擇

流量計安裝位置必須保證管道內始終充滿被測液體。

選擇液體流動脈沖小的地方，應遠離泵和閥門、彎頭等局部阻力件。

測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。

被測管道內徑或周長容易測量，并且橢圓度應較小。

3）、管道水流量計直管段長度

流量計安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D（D為被測管道通徑）。

4）、管道水流量計流量控制閥門和調節閥門

流量計的流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。
