導讀：污水井電磁流量計是什么原理

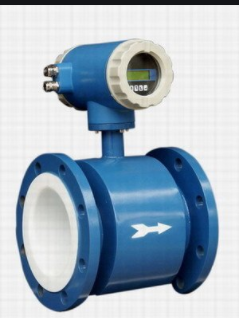

污水井流量計

電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內*，技術達到國內領先水平。

EMFM電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門

電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

污水井電磁流量計是什么原理

電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μ S/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。

測量原理

         根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為:

          E=KBVD式中:E-感應電勢;D-電極間距;(測量管內直徑)

        B-磁感應強度;V-導電液體平均流速；

        K-與磁場分布及軸向長度有關的系數。

    傳感器將感應電熱E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的

點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，上下限報警輸出及頻率輸出，并設有RS-485等

通訊接口Hart協議。
